压力式一体化净水设备

1 - 副本.jpg


一、产品技术简介

压力式一体化净水设备是一个完整的新型一体化水厂,净水工艺包含投加絮凝剂、管道混合、涡旋反应、斜管沉淀、自动反洗过滤、手动活化滤砂反洗、消毒工艺,利用各工艺配合将水中的固体悬浮物杂质去除,降低水的浊度、色度等指标;

压力式一体化净水设备包含加药装置、反应沉淀器、自动反洗过滤器、消毒装置,反应沉淀器、自动反洗过滤器采用圆柱形不锈钢罐体。主要技术特点及优势如下:

①该设备为压力型设备,出水可维持一定压力,可将净化后清水输送至高位清水池或者无塔供水设备,充分利用水源水压力完成供水过程,节约能源;

②该设备将混凝反应、斜管沉淀、过滤等水质净化各工艺阶段融合于一个全封闭压力式容器,占地面积小;

③混凝工艺采用穿孔隔板与空心球填料组合件,提高了反应效果,能形成较好的絮凝体,进而形成高浓度絮凝层,增加了对原水中的杂质颗粒的碰撞和吸附的机率,有效提高了对悬浮的去除效果;

④沉淀工艺在原有压力式净水设备污泥悬浮沉淀工艺的基础上增加了斜管沉淀,利用浅层沉淀原理大大提高了沉淀效果;

⑤过滤工艺采用无烟煤、均质石英砂组合滤料,并采用整体制作的滤板滤水帽组合件,并采用变流速过滤器工艺,进一步提高出水水质与滤料纳污量,出水水质水量稳定。压力式一体化设备采用两个以上滤池,反冲时可利

滤池出水反冲其中一格滤池,既确保反冲洗效果,又可节省反冲水泵和管道等附属设施;



压力式一体化净水设备单台日处理量60-5000方,每小时处理量3-250方,特别适合中小型山区自来水工程。


二、产品有关技术指标

技术指标

压力式一体化净水设备主要技术指标如下:

每小时处理量:3-250m3/h;

每日供水量:60-5000 m3/d;

出水浊度:≤0.5NTU;

出水水质符合《国家生活饮用水卫生标准》(GB5749-2006)的相关要求

设计参

压力式一体化净水设备主要设备如下:

絮凝反应时间:20-25min;

沉淀池表面负荷:5-7m3/m2*h;

滤池滤速:8.5m/h;

滤池反洗强度:12-15L/m2*s;

滤池期终水头损失:不小于1.5m;

滤池反洗周期:24-48h;

滤池反洗方式:自动虹吸反洗+手动强制反洗。


三、国内外同类产品技术比较

目前市场上压力式一体化净水设备种类多,我们从以下几个方面做对比,具体如下:

1、工艺对比

压力式一体化净水设备包含加药装置、反应沉淀器、自动反洗过滤器、消毒装置,用了全套净水工艺,优化工艺、科学合理,出水水质稳定,水质好,保证出水浊度小于0.5NTU。自动反洗滤池在日常运行中都可以自动反洗,反洗无需外接水源,自身清水箱的水可以冲洗,在自动反洗的同时,还具备手动反洗活化滤砂功能,打开阀门及风机就可以启动活化滤砂反洗,提高滤砂使用寿命及滤砂清洁程度。部分设备工艺不齐全或者不科学,导致设备短期合格,无法长期运行,经常需要更换滤砂或者维修。

2、结构形式对比

压力式一体化净水设备主体采用圆形结构,有立式和卧室两种,优化合理的布局,充分利用设备内部空间,利用率100%,可以减少设备体积,搬运方便,拆卸安装方便,可以根据工程项目需求进行二次改建;

3、适用范围对比

压力式一体化净水设备单台日处理量60-5000方,每小时处理量3-250方,特别适合山区农村饮水安全工程的乡村供水站。

4.输出能力对比

该设备为压力型设备,出水可维持一定压力,可将净化后清水输送至高位清水池或者无塔供水设备,充分利用水源水压力完成供水过程,节约能源。重力式的设备需要一定的高差,而压力式的设备这不需要考虑这些问题。

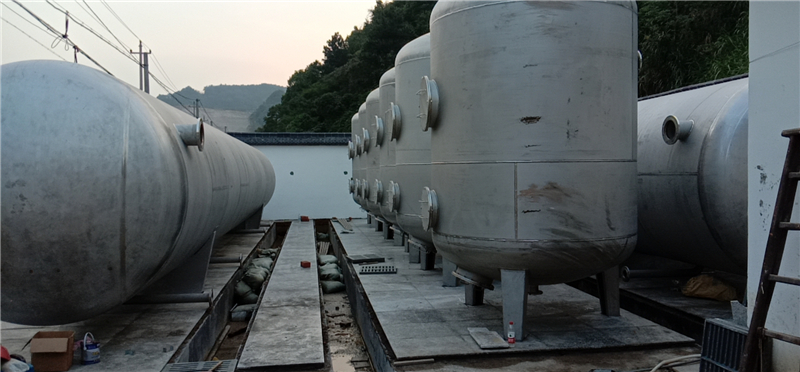

四、设备产品外观








五、设备规格型号

压力式一体化净水设备规格型号表


序号

设备名称

供水规模(m3/d)

设备型号

设备处理量(m3/h)

材质

1

压力式一体化净水设备

20

FY-1

1

304不锈钢

2

压力式一体化净水设备

50

FY-2.5

2.5

304不锈钢

3

压力式一体化净水设备

100

FY-5

5

304不锈钢

4

压力式一体化净水设备

150

FY-7.5

7.5

304不锈钢

5

压力式一体化净水设备

200

FY-10

10

304不锈钢

6

压力式一体化净水设备

250

FY-12.5

12.5

304不锈钢

7

压力式一体化净水设备

300

FY-15

15

304不锈钢

8

压力式一体化净水设备

400

FY-20

20

304不锈钢

9

压力式一体化净水设备

600

FY-30

30

304不锈钢

10

压力式一体化净水设备

800

FY-40

40

304不锈钢

11

压力式一体化净水设备

1000

FY-50

50

304不锈钢

12

压力式一体化净水设备

1500

FY-75

75

304不锈钢

13

压力式一体化净水设备

2000

FY-100

100

304不锈钢

14

压力式一体化净水设备

3000

FY-150

150

304不锈钢

15

压力式一体化净水设备

5000

FY-250

250

304不锈钢
